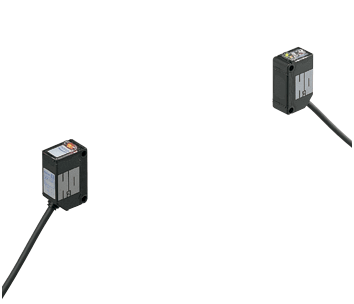

: 松下水传感器EZ-10

全国服务热线：0755-29898410

产品详情

种类		NPN输出型	PNP输出型
型号		EZ-11	EZ-11-PN
检测距离		5m(无容器、管道时)(注2)
检测物体		φ12mm以上液体包括水及不透明体(注3)
电源电压		12?+24V DC±10％　脉动P-P10％以下
消耗电流		投光器：25mA以下，受光器：25mA以下
输出		NPN开路集电极晶体管 ?最大流入电流：100mA ?外加电压：30V DC以下(输出和0V 之间) ?剩余电压：1.5V以下(流入电流为100mA时) 0.4V以下(流入电流为16mA时)	PNP开路集电极晶体管 ?最大源电流：100mA ?外加电压：30V DC以下(输出和+V之间) ?剩余电压：1.5V以下(源电流为100mA时) 0.4V以下(源电流为16mA时)
	输出动作	可用切换开关选择入光时ON/遮光时ON
	短路保护	配备
反应时间		12ms以下
工作状态指示灯		橙色LED(输出ON时亮起)位于受光器上
稳定指示灯		绿色LED(稳定入光时、稳定遮光时亮起)位于受光器上
电源指示灯		橙色LED(通电时亮起)，位于投光器上
灵敏度调节器		配备持续可变调节器
环境性能	保护构造	IP67(IEC)、防渗漏型
	使用环境温度	0?+55℃(注意不可结露)、存储时：-30?+70℃
	使用环境湿度	35?85%RH、存储时：35?85%RH
	使用环境照明度	白炽灯：受光面照明度3,000R以下
	耐电圧	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10?500Hz　双振幅3mm(MAX.20G)　X,Y和Z方向各2小时
	耐冲击	加速度500m/s²(约50G)　X,Y和Z方向各3次
投光元件		红外线LED(调制式)
材质		聚碳酸酯
电缆		0.2mm² 3芯(投光器：2芯)耐油橡皮电缆，长2m
电缆延长		使用0.3mm²以上的电缆时，投光器和受光器的全长均可延长至 100m
重量		本体重量：投光器约45g、受光器约50g
附件		调整螺丝刀：1把

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：根据容器或导管的厚度、材质、颜色等的不同，检测距离缩短。

(注3)：如果双侧安装狭缝透光罩，透光罩的尺寸表示为检测物体的最小尺寸。

QQ图片20170817155329

2.产品优势

A穿透力强！
由于穿透力极强，不仅能穿透PFA制的油罐等半透明容器，而且还能穿透洗发液瓶等不透明容器，准确地检测内部的液体。

B可紧贴安装
通过安装狭缝透光罩(另售)，可紧贴安装。从而更精确地检测液位。

C有连接器型
备有通过电缆式单触即可拆装的连接器型传感器。能简单快速地进行传感器的更换。

D可选的输出操作
可选择入光时ON或遮光时ON工作。输出工作容易更改。

E不受水滴、气泡、泡沫的影响！
可设定灵敏度调节器，使之不检测水中的水滴、气泡和水面的泡沫。

F保护构造IP67
其保护构造达到IP67。传感器遇到水也没关系。其安装支架为全不锈钢制，不会生锈。
注意：请注意，如果传感器在工作时暴露在水中，它也许会检测水滴本身。

3.应用范围/使用场景

A检测树脂容器内液位
即使不透明容器也能准确检测内部的液体。

B检测水和油的分界面
传感器不检测油，因此它能准确检测水和油的分界面。

C检测彩色瓶中的液体
准确检测不透明彩色瓶中的溶液。
