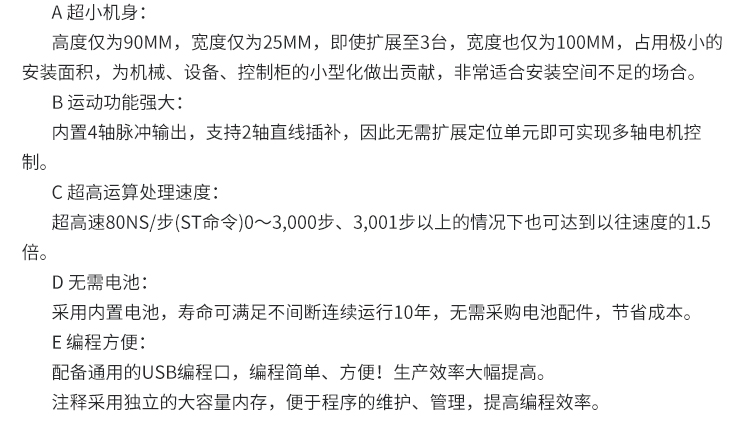

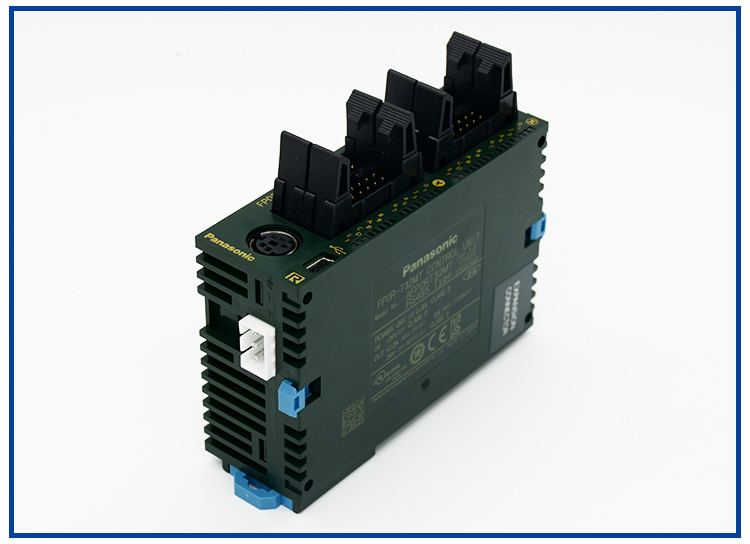

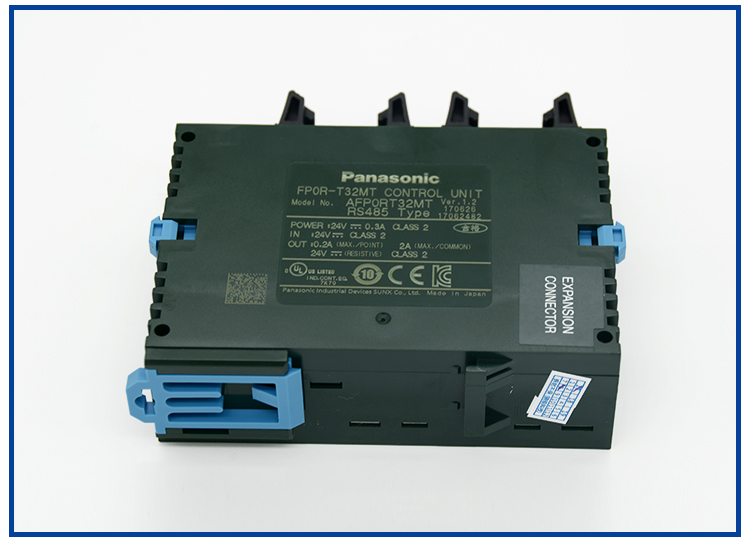

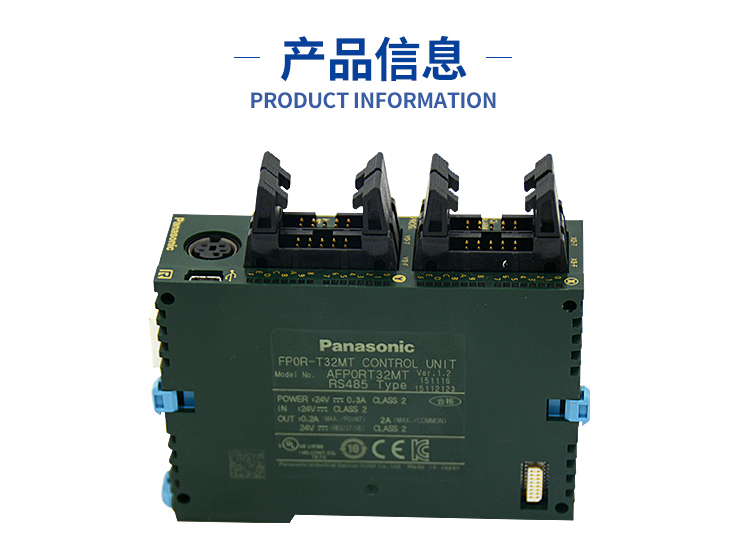

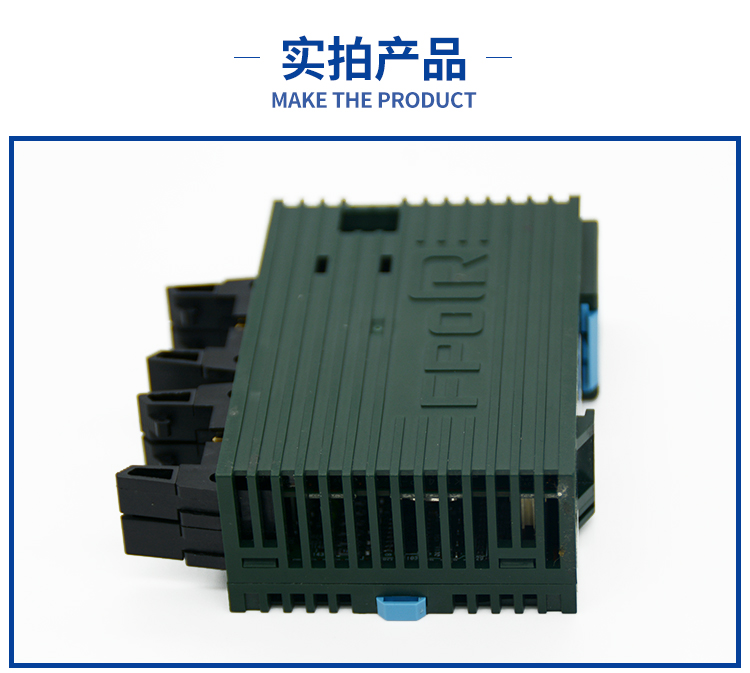

高度仅为90mm,宽度仅为25mm的控制单元。即使扩展至.大3台,宽度也仅为100mm。
同等级机身小※
超小型机身占用极小的安装面积,为机械、设备、控制柜的小型化做出贡献。
|
※I/O点数.多可扩展至128点的小型PLC。截止至2011年7月1日 本公司调查。
|
|
业内首创※无电池、对所有数据进行备份
F型(FP0R-F32)内置了.新的设备“FRAM”,无需使用备份电池,即可自动地实时保持所有的数据。
● 长期休假过后,无需担心休假期间数据的消失。
● 对于出口、移动到海外的装置,无需进行电池更换的维护。
● 进行设备更换等时,可简单地使闲置装置恢复。
● 周末设备不启动时的电源可OFF节省能源。
※截止到2011年7月1日
|
无需扩展单元,也可实现多轴(4轴)控制。
内置4轴脉冲输出,因此无需扩展定位单元即可实现多轴电机控制。
内置RS485通讯接口
.多可连接99在Eco市场上用途广泛。其他FP系列?FP0R之间.多可连接16台。
同等级速度.大※1超高速运算处理
超高速80ns/步(ST命令)※2
※1 : I/O点数.多可扩展至128点的小型PLC。截止至2011年7月1日 本公司调查。
※2 : 0~3,000步、3,001步以上的情况下也可达到以往速度的1.5倍
注)扩展可能导致基本时间延长。
|
无扩展:0.2ms以下
有扩展:0.2ms以下+(1×扩展单元数)ms
|
|
独立大容量的注释内存
标准配备编程口USB
充实的定位功能
同等级.大※1容量程序
程序容量32k步※2数据寄存器32k字※2
※1 : I/O点数.多可扩展至128点的小型PLC。截止至2011年7月1日 本公司调查。
※2 : C10/C14/C16中16K步、数据寄存器12字。
定位
■JOG定位控制(命令F171)
在没有目标值设定的情况下即可启动。通过停止输入来设置目标值,执行减速停止。
|
|
|
■加减速时间分别设定(使用指令F171,F172,F174,F175有效)
可分别设定加速时间、减速时间。
|
|
|
■速度变更(使用指令F171,F172有效)
在JOG运行、梯形控制过程中可通过外部信号来变更目标速度。
|
|
|
■脉冲频率测定(指令F178)
对1个指令在指定时间内输入的脉冲数进行计数,并计算频率。
|
|
|
■内置4轴脉冲输出(晶体管输出型)
可同时对2组2轴直线插补进行控制。
无需复杂的速度计算和程序,只要使用专用指令(F175)即可执行2轴直线插补。由于可同时执行2组控制,因此还可对XY两个工作台进行控制。
|
|
|
■高速计数器+脉冲输出
与梯形程序图进行组合,通过高速计数器输入来测量编码器发出的脉冲信号,并根据这一信号来调整脉冲输出的频率,从而实现从轴对主轴速度的同步,构建相应的应用。
|
|
如上图所示,通过编码器脉冲计数来测量变频器所控制的传输带1的速度,并使电机(从轴)输出与该速度相符的脉冲(JOG运行),使得传输带2的速度实现同步。
|
|
■内置多点PWM输出(4ch)
FP0R脉冲输出端口可作为PWM输出端口使用。利用模拟电压输出可控制变频器的速度。
|
|
|
网络
■连接PLC(MEWNET-W0)
除FP0R以外,可与FPΣ、FP-X、FP2/FP2SH混合使用,无需使用程序即可.多在16台PLC之间进行触点、数据信息的共享。
|
|
|
■FP Web-Server2
可通过Web浏览器来监控FP0R的工作状况
通过RS232C来链接FP WEB-SERVER2和FP0R,通过专用的软件(FP Web Configurator Tool2)进行设定,从而可通过计算机的Web浏览器来监控FP0R的工作状况。
|
|
|
■RS485串行通信
适用于Modbus RTU的主机/子机
在Eco市场获得广泛应用,空调、温度、电力控制领域中发挥威力
|
|
|
●.多可连接99台
需链接17台以上的FP系列产品时,如使用Modbus功能代替MEWNET-W0,则.多可链接99台。各FP0R均可用作主机和子机,因此通过用户程序运行权标,即可建立多主机链接。
|
|
|
■RS232C通用串行通信
带有RS232C端口的控制单元,还对应串行通信。
使用RS232C端口,可直接连接到触摸屏和计算机上。另外,可轻松地实现与条形码扫描仪等串口设备双向数据传输。
※串口接线端口部通过S.R.G3端子进行连接。触摸屏还可通过编程口进行连接。
※继电器输出型、晶体管输出型的控制单元上均可带RS232C串口。
|
|
|
■CC-Link从站单元
对应开放网络CC-Link。.大16点输入/16点输出,可对4字数据进行读取/写入。
|
|
|
■I/O链接单元
F这是一款为使FP0R作为本公司网络MEWNET-F(远程I/O系统)的从站而发挥功能的链接单元。无需使用程序即可与主站之间交换输入32点、输出32点的I/O信息。
|
|
|
其他便利的功能
■程序保护
?禁止上传程序的设定
使用工具软件FPWIN即可任意地禁止程序的上传。关闭不正当的复制,保护客户的重要程序。.适用于使用计算机来管理原始程序的操作人员。
|
|
|
?8位密码
可输入大小写的英文字母和数字,因此约有218兆组合。连续三次输入错误后需要电源重新上电。
.适用于需要通过FP0R上传程序的操作人员。
|
|
|
■温度调节
?使用PID指令(F356 EZPID),仅需记述1行热电偶单元指令,即可实现较难的PLC温控程序。
?备有综合精度±0.8℃(K,J,T范围)4ch型、8ch型两个机型。.多可连接3个单元,.大可实现24ch的高精度、多点PID控制。
|
|
|
■内置RTC实时时钟(仅限T型)
可对年月日时分秒的数据进行处理。可使定期的生产信息、工作状况的监控以及错误信息的履历管理与时钟数据相结合。
|
|
|
■中断输入
与扫描时间无关,可高速地读取输入信号,并瞬时地执行中断程序。可有效用于高精度的定位控制和排除不良的阀门控制。可在中断输入中指定X0~X7。
(仅C10为X0-X5)
|
|
|
■脉冲捕捉
可捕捉10μs的脉冲输入。可方便地捕捉对较小部品进行检测等的传感器信号。
|
|
|
■模拟量I/O
小型尺寸的机身包括有模拟量输入2ch、模拟量输出1ch的模拟量I/O单元、模拟量输入8ch的A/D转换单元、以及模拟量输出4ch的D/A转换单元。可实现.大24ch、多信道的通信。另外,保持小型机身的同时,输入/输出的分辨率达到1/4,000(12位),具备了高性能。机身的DIP开关对应各种输入输出范围,使用操作性也十分卓越。
|
|
|
■EEPROM数据保存(指令F12、P13)
FP0R的所有机型中均内置了EEPROM,可对数据进行电气性改写,无需供给电压即可保持数据。使用指令P13来写入各种设定值、生产实绩等,并进行保存。必要时可通过指令F12来读取。
|
|
|
■RUN过程中下载程序(可写入注释)
即使FP0R正处于RUN模式中,设备正在工作,也可将离线时编辑的程序完整地下载到FP0R中。同时还可写入注释。无需因为更换程序而停止生产。
|
|
|
