松下激光位移传感器HG-C1200

来源：骁锐科技浏览：- 发布日期：2021-03-12 10:13:10【大中小】

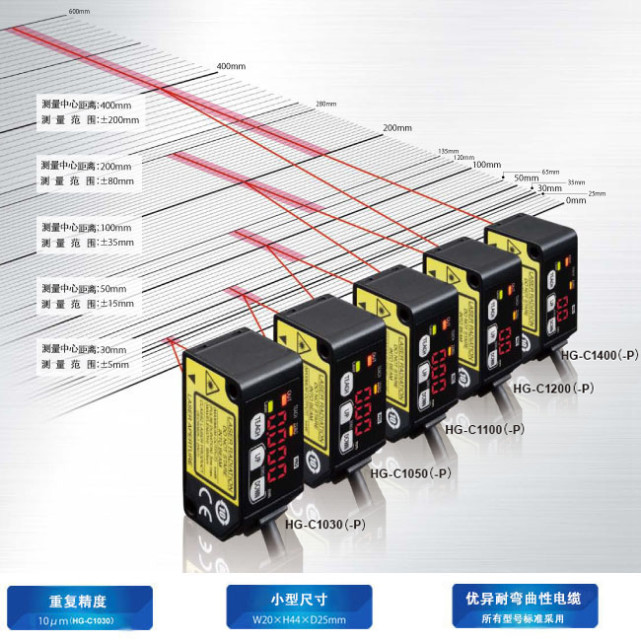

10μｍ高精度检测

位移传感器

配备0～+5V的模拟电压输出、4～20mA的模拟电流输出※2

用测距传感器规定测定值

? 直线性：±0.1％F.S.※1

? 温度特性：0.03％F.S./℃

※1 : HG-C1030／HG-C1050／HG-C1100的情况

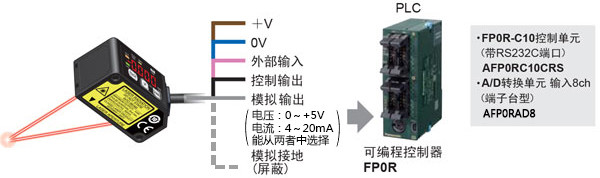

不仅能以mm为单位显示数值，还能读取模拟输出数值。

读入到PLC＋模拟量单元，还能执行各种运算，并存储(记录)测量值。

设计出内部安装有镜面的新型光学系统

一般通过延长受光部分与受光元件(CMOS)之间的光路长度，从而可获得精度更高、更稳定的测量值，但是另一方面，传感器的进深方向会变长，机身形状也会变大。HG-C系列设计出内部安装有反射镜的新型光学系统，并缩短进深方向的尺寸，同时又可实现与变位传感器相媲美的高精度测量。

采用铝铸外壳，使机身免受变形和温度的困扰

采用同时兼顾轻量与强度的铝铸外壳。虽然尺寸小巧，但是机身坚固，从而减少外壳变形和温度等不稳定因素对测量精度所产生的影响。

采用高精度CMOS传感器&独特的算法

采用位移传感器所使用的高精度CMOS影像传感器，以及位移传感器一直使用的本公司独特的算法，使距离设定反射型传感器实现前所未有的高精度（1/100mm）。

教导&窗口比较模式存在检测物体的状态下，只需按下 “TEACH”键，即可简单地设定基准值。

另外，在2个基准值范围内即判为OK，超出范围即判为NG，1个输出即可做出判定。了解更多骁锐科技

陶瓷行业特别推荐专用方式，有效区分表层(透明)与底层(非透明)平面，准确测量表层的平整度。

搭载CMOS，高精度&小尺寸兼顾继承HG-C1000搭载高精度CMOS及小尺寸的特性，在此基础上追加微晶石检测专用方式，实现光泽表面的精准检测。
