产品特性：

① 同时具备开关量及模拟量双重输出；

② 顶部超大输出指示灯，更美观；

③ 短、中、长三种检测距离可选;

④ 白色数码管显示距离值，清晰明亮;

⑤ 薄膜按键，操作简单便利;

⑥ 铝合金外壳，坚固耐用;

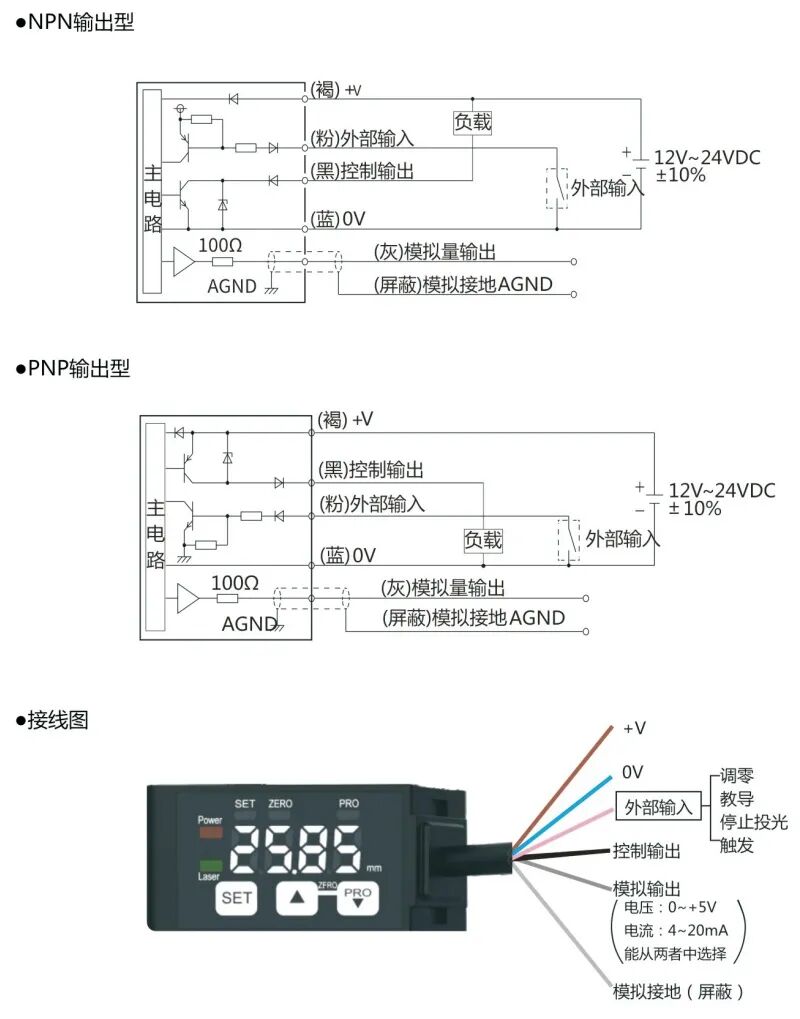

电路图和接线图

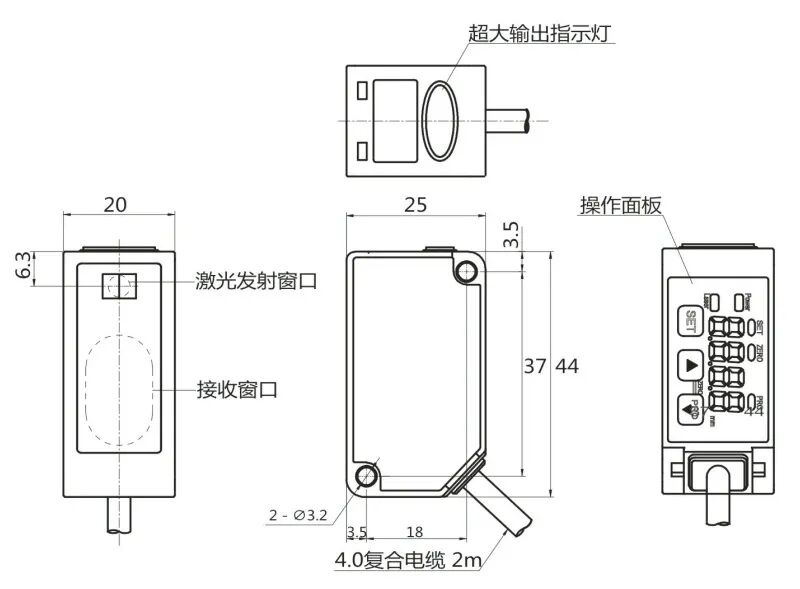

尺寸图

规格参数不同点：

按输出方式分类：

NPN输出的型号有：LE-A030N,LE-A050N,LE-A100N,LE-A100MN,LE-A200N,LE-A200MN,LE-A400N,LE-A400MN;

PNP输出的型号有：LE-A030P,LE-A050P,LE-A100P,LE-A100MP,LE-A200P,LE-A200MP,LE-A400P,LE-A400MP;

开关量输出的型号有：LE-A030N,LE-A050N,LE-A100N,LE-A200N,
LE-A400N,LE-A030P,LE-A050P,LE-A100P,LE-A200P,LE-A400P

模拟量+开关量输出的型号有：LE-A100MN,LE-A400MN,LE-A100MP,LE-A400MP,LE-A200MP,LE-A200MN

按检测距离、检测范围、重复精度和直线性及光束直径分类：

30mm±5mm检测距离、重复精度10μm和直线性±0.1%FS.及

约φ50μm光束直径的型号有：LE-A030N,LE-A030P

50mm±15mm检测距离、重复精度50μm和直线性±0.2%F.S.

及约φ50μm光束直径的型号有：LE-A050N,LE-A050P

100mm±35mm检测距离、重复精度100μm和直线性±0.2%F.S.及约φ150μm光束直径

的型号有：LE-A100N,LE-A100MN,LE-A100P,LE-A100MP

200mm±80mm检测距离、重复精度200μm和直线性±0.3%F.S.及约φ300μm光束直径的型号有：LE-A200N,LE-A200MN,LE-A200P,LE-A200MP

400mm±200mm检测距离、重复精度400μm-800μm和直线性±0.2%F.S.及约φ500μm光束直径的型号有：LE-A400N,LE-A400MN,LE-A400P,LE-A400MP;

规格参数相同点：

温度特性：0.03%F.S./°C

光源：红色半导体激光2类,最大输出:1mW,发光光束波长:655nm

电源电压：12V-24V DC±10% 脉动 P-P10%

消耗电流：40mA 以下(电源电压24V DC时)，60mA以下(电源电压 12V DC时)

输出动作：入光时ON/非入光时ON 可切换

短路保护：配备(自动恢复型)

反应时间：1.5ms/5ms/10ms 可切换

外部输入：NPN/PNP 无接点输入,有效:0V~+1.2V DC 输入阻抗:10KΩ

保护构造：IP67(IEC)

污损程度：2

使用环境温度：-10°C~+40℃(注意不可结露、结冰)、保存时:-20℃~+60℃

使用环境湿度：35%~85%RH、保存时:35%~85%RH

使用环境光照度：白炽灯:受光面照明度3000Lx以下

使用海拔标高：2,000m以下

电缆：带0.15mmφ5 芯复合电缆 2m

外壳材质：本体外壳: 铝铸件,前面盖板: 丙烯基

重量：约35g(不含电缆)约85g(含电缆)

适用规格：符合EMC指令
