GD系列放大器分离型高灵敏度光电传感器
GD系列放大器分离型高灵敏度光电传感器
GD1-C100/300N，GD1-C100/300EN
特性：
1.采用放大器分离型。
2.感应头尺寸小，方便安装。
3.多种距离可选，适合检测小物体。
4.金属外壳，坚固耐用。

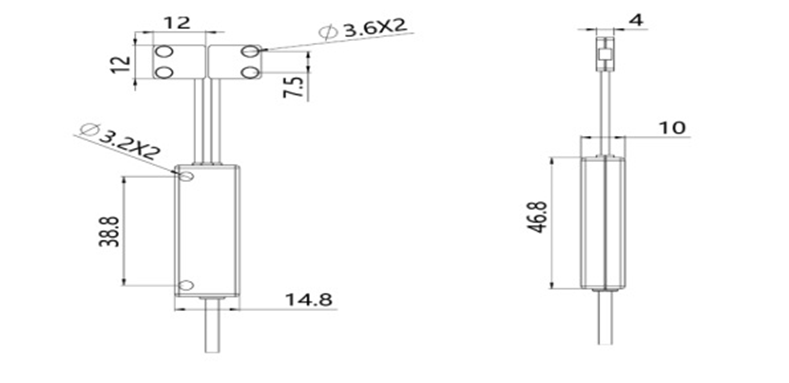

安装尺寸：
G4-A规格参数：
类型 对射型 可调对射型
可检测的物体 不透光或半透光材质
光源 红外LED
反应时间 0.5ms
灵敏度调整 不可调 按键设定
最小检测尺寸 1mm 2mm 0.2mm 0.2mm
操作模式 LIGHT-ON/DARK-ON(按钮自动调节,长按10秒自动转换)
指示灯 输出及电源:红色LED,稳定操作:绿色LED
控制输出 NPN或PNP:最高100mA(40V),剩余电压:最大1V
保护电路 逆电流保护,过电流保护,过压保护
电源 12至24VDC ±10%
消耗电流 最大20mA
防护等级 IP-66
环境光度 白炽灯:最大5000lux,日光:最大20000lux
环境温度 “-20至+55℃无冻结”
相对湿度 35至85%，无凝结
外壳 金属

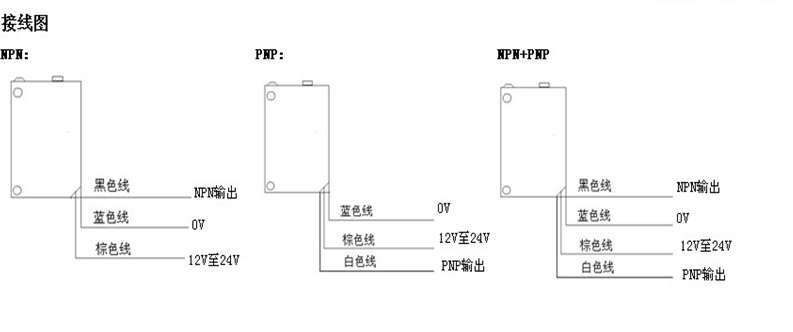

棕色线----10~24 VDC
蓝色线---- 0 VDC
黑色线----NPN输出
白色线----PNP输出
设定方法：
1.设定距离和灵敏度，将传感器发射头与接收头对准安装，按下按钮（按下时间不超过1秒），指示灯快速闪烁6次，则设定成功。可以进入正常操作。
2.常开常闭转换：按住按钮15秒时长，松开后指示灯颜色改变，即可实现常开常闭的自动转换。
使用提示及建议：
1.请不要将强烈光线直射入传感器接受和发射镜面。
2.在使用过程中，若传感器接收和发射镜面上产生凝露或者沾染油污或灰尘，请用干净干燥且柔软的布料擦拭镜面，可以恢复正常工作。
3.若光电传感器工作在油污散发或者灰尘发扬的工作环境中，请保持传感器镜面清洁。
4.如果使用环境存在经常性的大幅度光线变化，或者高反光的物品较多，或者传感器对面会有人员或物料通过，建议在传感器的对面设置固定的遮光板，以保证可靠性。
产品保证
1.保质期：自本产品出货日期开始，保质期一年，由于产品质量问题引起的故障，一年之内免费换货。
2.非保修范围：产品性能与规格按照说明书定义，也只按照本说明书的规格与性能进行保修。对于客户使用不当或者规格型号不配套的问题，本公司可以给予技术支持并提供改善意见，但是不承诺予以无条件保修。
GD1-C100/300N，GD1-C100/300EN
特性：
1.采用放大器分离型。
2.感应头尺寸小，方便安装。
3.多种距离可选，适合检测小物体。
4.金属外壳，坚固耐用。
安装尺寸：
G4-A规格参数：
类型 对射型 可调对射型
型号
NPN GD1-C100N GD1-C300N GD1-C100EN GD1-C300EN
PNP GD1-C100P GD1-C300P GD1-C100EP GD1-C300EPNPN+PNP GD1-C100NP GD1-C300NP GD1-C100ENP GD1-C300ENP
可检测的物体 不透光或半透光材质
光源 红外LED
反应时间 0.5ms
灵敏度调整 不可调 按键设定
最小检测尺寸 1mm 2mm 0.2mm 0.2mm
操作模式 LIGHT-ON/DARK-ON(按钮自动调节,长按10秒自动转换)
指示灯 输出及电源:红色LED,稳定操作:绿色LED
控制输出 NPN或PNP:最高100mA(40V),剩余电压:最大1V
保护电路 逆电流保护,过电流保护,过压保护
电源 12至24VDC ±10%
消耗电流 最大20mA
防护等级 IP-66
环境光度 白炽灯:最大5000lux,日光:最大20000lux
环境温度 “-20至+55℃无冻结”
相对湿度 35至85%，无凝结
外壳 金属
重量 约35g 约35g
接线方式:
棕色线----10~24 VDC
蓝色线---- 0 VDC
黑色线----NPN输出
白色线----PNP输出
设定方法：
1.设定距离和灵敏度，将传感器发射头与接收头对准安装，按下按钮（按下时间不超过1秒），指示灯快速闪烁6次，则设定成功。可以进入正常操作。
2.常开常闭转换：按住按钮15秒时长，松开后指示灯颜色改变，即可实现常开常闭的自动转换。
使用提示及建议：
1.请不要将强烈光线直射入传感器接受和发射镜面。
2.在使用过程中，若传感器接收和发射镜面上产生凝露或者沾染油污或灰尘，请用干净干燥且柔软的布料擦拭镜面，可以恢复正常工作。
3.若光电传感器工作在油污散发或者灰尘发扬的工作环境中，请保持传感器镜面清洁。
4.如果使用环境存在经常性的大幅度光线变化，或者高反光的物品较多，或者传感器对面会有人员或物料通过，建议在传感器的对面设置固定的遮光板，以保证可靠性。
产品保证
1.保质期：自本产品出货日期开始，保质期一年，由于产品质量问题引起的故障，一年之内免费换货。
2.非保修范围：产品性能与规格按照说明书定义，也只按照本说明书的规格与性能进行保修。对于客户使用不当或者规格型号不配套的问题，本公司可以给予技术支持并提供改善意见，但是不承诺予以无条件保修。
