光电传感器G1系列说明书
Product description
|
|||||
|
|||||
|
|||||
G1-A100/300（N/P/NP) G1-B2K(N/P/NP)
特性：
1. 全部使用按键设置。
2. 采用红外光源。
3. 适合检测形状有一定差异的物体。
4. ABS塑料外壳。

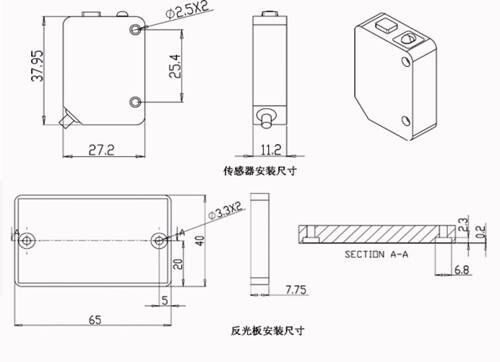

安装尺寸：
|
|
G1选型参照表：
|
类型 |
分类型号 |
检测方式 |
检测距离 |
输出方式 |
光源 |
检测功能 |
|
|||||||
|
高反光物体 |
小物体 |
不透明或半透明物体 |
黑白检测距离差 |
光泽检测 |
形状差异较大的物体 |
特点 |
应用 |
|||||||
|
G1-A |
G1-A100N |
漫反射 |
2-100mm |
NPN输出 |
红外光 |
ο |
|
ο |
|
黑白等距 |
|
ο |
通用型光电，按键操作 |
普通红外光电漫反射 |
|
G1-A100P |
PNP输出 |
|||||||||||||
|
G1-A100NP |
N+P输出 |
|||||||||||||
|
G1-A300N |
5-300mm |
NPN输出 |
||||||||||||
|
G1-A300P |
PNP输出 |
|||||||||||||
|
G1-A300NP |
N+P输出 |
|||||||||||||
|
G1-A100EN |
2-100mm |
NPN输出 |
红光 |
20% |
|
红光，按键操作，同种材料黑白检测距离差距不超过20% |
需要红光指示感应部位，且检测物体材料相同，颜色不同，则检测有优势 |
|||||||
|
G1-A100EP |
PNP输出 |
|||||||||||||
|
G1-A100ENP |
N+P输出 |
|||||||||||||
|
G1-A300EN |
5-300mm |
NPN输出 |
||||||||||||
|
G1-A300EP |
PNP输出 |
|||||||||||||
|
G1-A300ENP |
N+P输出 |
|||||||||||||
|
G1-B |
G1-B2KN |
回归反射 |
200mm-2m |
NPN输出 |
红外光 |
|
最小检测1mm物体 |
|
ο |
红外，按键操作，回归反射 |
普通红外光电回归反射，可以检测1mm物体 |
|||
|
G1-B2KP |
PNP输出 |
|||||||||||||
|
G1-B2KNP |
N+P输出 |
|
|
|
|
|
|
|
|
|
|
|||
G1-A规格参数：
|
类型 |
漫反射型 |
漫反射增强型 |
||||
|
型号 |
NPN |
G1-A100N |
G1-A300N |
G1-A100EN |
G1-A300EN |
|
|
PNP |
G1-A100P |
G1-A300P |
G1-A100EP |
G1-A300EP |
||
|
NPN+PNP |
G1-A100NP |
G1-A300NP |
G1-A100ENP |
G1-A300ENP |
||
|
检测距离 |
100mm |
300mm |
100mm |
300mm |
||
|
可检测的物体 |
||||||
|
应差距离 |
最高为检测距离的20% |
|||||
|
黑白差距 |
黑白等距 |
20% |
||||
|
反应时间 |
最大0.5ms |
|||||
|
光源 |
红外光 |
红光 |
||||
|
灵敏度调整 |
按键设定 |
|||||
|
操作模式 |
LIGHT-ON/DARK-ON(按钮自动调节,长按10秒自动转换) |
|||||
|
指示灯 |
输出及电源:红色LED,稳定操作:绿色LED |
|||||
|
控制输出 |
NPN或PNP:最高100mA(40V),剩余电压:最大1V |
|||||
|
保护电路 |
逆电流保护,过电流保护,过压保护 |
|||||
|
电源 |
12至24VDC ±10% |
|||||
|
消耗电流 |
最大25mA |
|||||
|
防护等级 |
IP-66 |
|||||
|
环境光度 |
白炽灯:最大5000lux,日光:最大20000lux |
|||||
|
环境温度 |
“-20至+55℃无冻结” |
|||||
|
相对湿度 |
35至85%，无凝结 |
|||||
|
外壳 |
ABS |
|||||
|
重量 |
21g（含2m连接器电缆） |
|||||
G1-B规格参数：
|
类型 |
||
|
型号 |
NPN |
G1-B2KN |
|
PNP |
G1-B2KP |
|
|
NPN+PNP |
G1-B2KNP |
|
|
检测距离 |
2000mm |
|
|
可检测的物体 |
||
|
反应时间 |
最大0.5ms |
|
|
光源 |
红外光 |
|
|
灵敏度调整 |
按键设定 |
|
|
操作模式 |
LIGHT-ON/DARK-ON(按钮自动调节,长按10秒自动转换) |
|
|
指示灯 |
输出及电源:红色LED,稳定操作:绿色LED |
|
|
控制输出 |
NPN或PNP:最高100mA(40V),剩余电压:最大1V |
|
|
保护电路 |
逆电流保护,过电流保护,过压保护 |
|
|
电源 |
12至24VDC ±10% |
|
|
消耗电流 |
最大25mA |
|
|
防护等级 |
IP-66 |
|
|
环境光度 |
白炽灯:最大5000lux,日光:最大20000lux |
|
|
环境温度 |
“-20至+55℃无冻结” |
|
|
相对湿度 |
35至85%，无凝结 |
|
|
外壳 |
ABS |
|
|
重量 |
21g（含2m连接器电缆） |
|

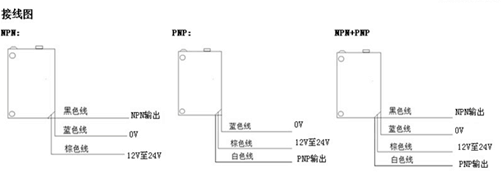

接线方式:
棕色线----10~24 VDC
蓝色线---- 0 VDC
黑色线----NPN输出
白色线----PNP输出
设定方法：
1. 距离设定：安装固定后，将传感器的检测面对准被检测物，按下设定按钮1~3秒后松开，指示灯快速闪烁六次，指示灯稳定后，即可在设定位置稳定检测被设定的物体。
2. 常开常闭转换：按住按钮10~15秒后松开，指示灯快速闪烁，模式转换成功。
使用提示及建议：
1. 请不要将强烈光线直射入传感器接受和发射镜面。
2. 在使用过程中，若传感器接收和发射镜面上产生凝露或者沾染油污或灰尘，请用干净干燥且柔软的布料擦拭镜面，可以恢复正常工作。
3. 若传感器工作在油污散发或者灰尘发扬的工作环境中，请保持传感器镜面清洁。
4. 如果使用环境存在经常性的大幅度光线变化，或者高反光的物品较多，或者传感器对面会有人员或物料通过，建议在传感器的对面设置固定的遮光板，以保证可靠性。
产品保证
1. 保质期：自本产品出货日期开始，保质期一年，由于产品质量问题引起的故障，一年之内免费换货。
2. 非保修范围：产品性能与规格按照说明书定义，也只按照本说明书的规格与性能进行保修。对于客户使用不当或者规格型号不配套的问题，本公司可以给予技术支持并提供改善意见，但是不承诺予以无条件保修。
供应商：深圳市骁锐科技有限公司
http://www.xaori.net http://www.xaori.com.cn
地址：广东省 深圳市 宝安区 沙井街道 新和大道西 坤宏大厦218室
电话：0755-29898410 传真：0755-298988460
