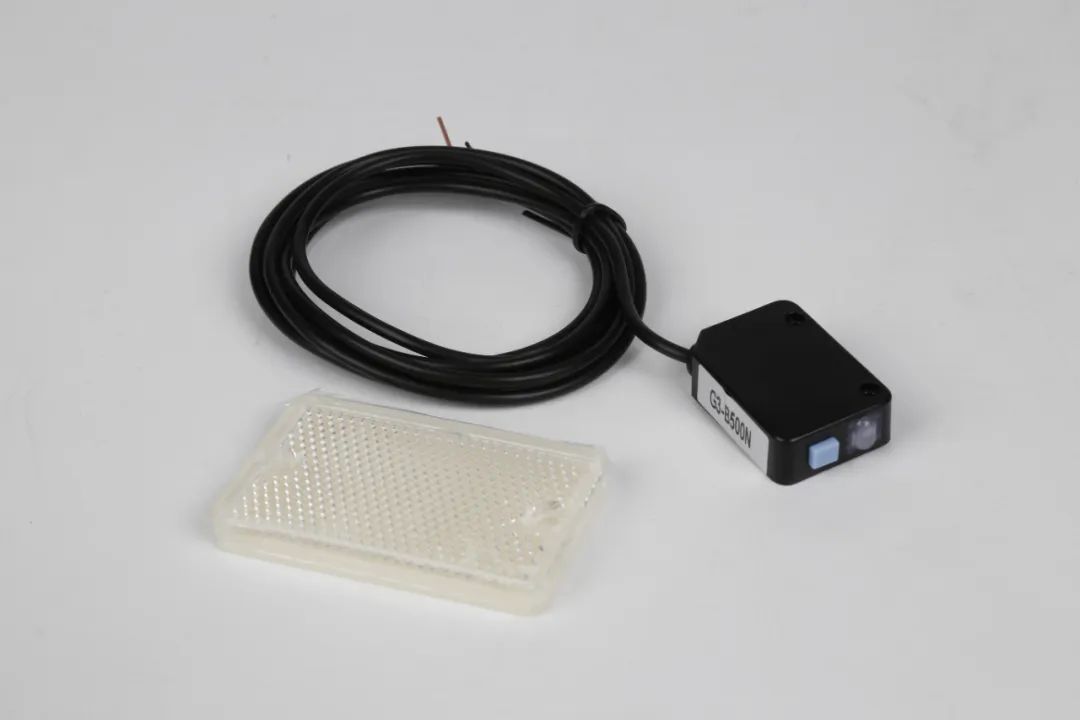

XAORI骁锐G3系列透明检测型光电传感器产品介绍

一，产品特性

① 全部使用按键设置；

② 采用红外光源；

③ 适合检测形状有一定差异的物体；

④ 适合检测透明物体。

二，产品应用

G3-A系列适合检测不容易变形的透明物体，如玻璃等;

G3-B系列适合检测任何透明物体，特别是可以检测容易变形的透明物体，如薄膜等。

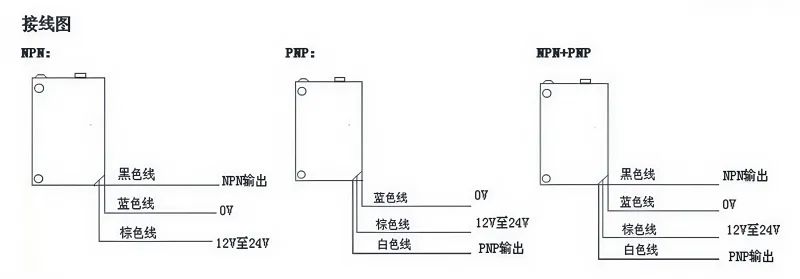

三，接线方式

棕色线----12~24VDC

蓝色线----0VDC

黑色线----NPN输出

白色线----PNP输出

按检测反射类型分类：

漫反射型(适合检测不易变形的透明物体)的型号有：G3-A100N，G3-A100P，G3-A100NP，G3-A300N，G3-A300P，G3-A300NP；

回归反射型(适合检测易变形的透明物体)的型号有：G3-B500N，G3-B500P，G3-B500NP，G3-B1KN，G3-B1KP，G3-B1KNP；

按输出类型分类：

NPN输出的型号有：G3-A100N，G3-A300N，G3-B500N，G3-B1KN；

PNP输出的型号有：G3-A100P，G3-A300P，G3-B500P，G3-B1KP；

NPN+PNP输出的型号有：G3-A100NP，G3-A300NP，G3-B500NP，G3-B1KNP；

按检测距离分类：

100mm检测距离的型号有：G3-A100N，G3-A100P，G3-A100NP；

300mm检测距离的型号有：G3-A300N，G3-A300P，G3-A300NP；

500mm检测距离的型号有：G3-B500N，G3-B500P，G3-B500NP；

1m（1000mm）检测距离的型号有：G3-B1KN，G3-B1KP，G3-B1KNP；

按可检测的物体反射率要求分类：

要求反射不低于 8%的型号有：G3-A100N，G3-A100P，G3-A100NP，G3-A300N，G3-A300P，G3-A300NP；

要求反射不低于 2%的型号有：G3-B500N，G3-B500P，G3-B500NP，G3-B1KN，G3-B1KP，G3-B1KNP；

六，G3-A/B系列规格参数相同点：

应差距离：最高为检测距离的 20%

反应时间：最大 0.5ms

光源：红外光

灵敏度调整：按键设定

操作模式：LIGHT-ON/DARK-ON(按钮自动调节,长按 10 秒自动转换)

指示灯：输出及电源:红色 LED,稳定操作:绿色 LED

控制输出：NPN 或 PNP:最高 100mA(40V),剩余电压:最大 1V

保护电路：逆电流保护,过电流保护,过压保护

电源：12至24VDC+10%

消耗电流：最大 25mA

防护等级：IP66

耐环境光度：白炽灯:最大 5000lux,日光:最大 20000lux；

耐环境温度：-20 至+55℃℃无冻结

相对湿度：35至 85%，无凝结

外壳材质：ABS

重量：21g(含 2m 连接器电缆)
