XAORI骁锐G1系列光电传感器产品介绍
XAORI骁锐G1系列光电传感器产品介绍
产品特性
① 全部使用按键设置。④ ABS塑料外壳。② 采用红外光源。③ 适合检测形状有一定差异的物体。

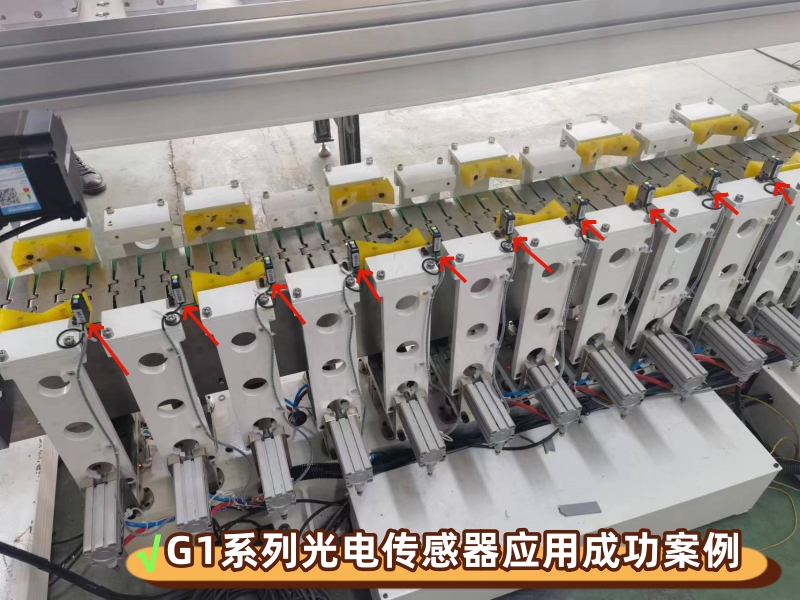

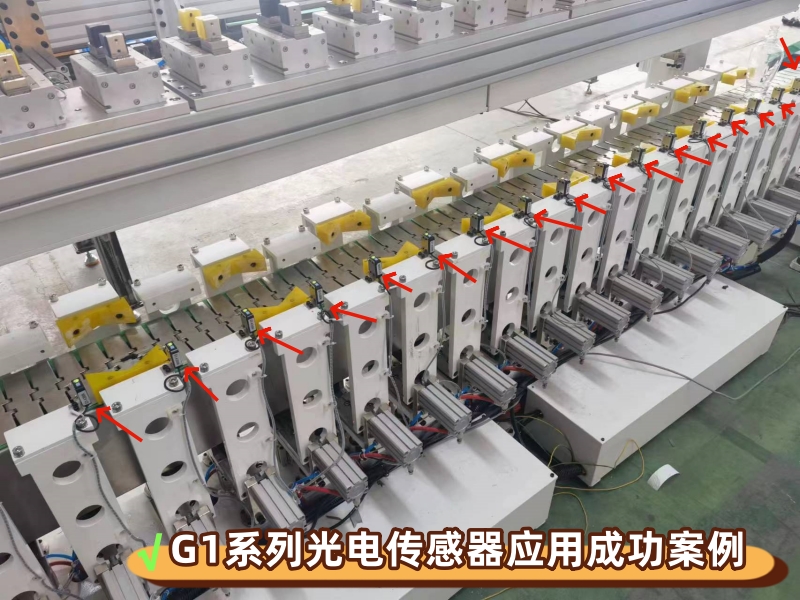

产品应用
G1-A100N/300N(NP)系列光电传感器：普通红外光电漫反射;
G1-B系列光电传感器：普通红外光电回归反射，可以检测1mm物体。
G1-A100EN/300EN(ENP)系列光电传感器：材料相同，颜色不同，则检测有优势;需要红光指示感应部位，且检测物体;
接线方式
棕色线----12~24VDC
蓝色线----0VDC
黑色线----NPN输出
白色线----PNP输出
安装尺寸
G1-A 规格参数不同点：
按输出分类：
NPN输出的型号有：G1-A100N，G1-A300N，G1-A100EN，G1-A300EN。
PNP输出的型号有：G1-A100P，G1-A300P，G1-A100EP，G1-A300EP。
NPN+PNP输出的型号有：G1-A100NP，G1-A300NP，G1-A100ENP，G1-A300ENP。
按反射类型分类：
漫反射的型号有：G1-A100N，G1-A300N，G1-A100P，G1-A300P，G1-A100NP，G1-A300NP。
增强漫反射的型号有：G1-A100EN，G1-A300EN，G1-A100EP，G1-A300EP，G1-A100ENP，G1-A300ENP。
按检测距离分类：
100mm检测距离的型号有：G1-A100N，G1-A100EN，G1-A100P，G1-A100EP，G1-A100NP，G1-A100ENP。
300mm检测距离的型号有：G1-A300N，G1-A300EN，G1-A300P，G1-A300EP，G1-A300NP，G1-A300ENP。
按黑白检测差距分类：
黑白检测等距的型号有：G1-A100N，G1-A300N，G1-A100EN，G1-A100P，G1-A300P，G1-A100EP，G1-A100NP，G1-A300NP，G1-A100ENP。
黑白检测差距20%的型号有：G1-A300EN，G1-A300EP，G1-A300ENP。
按检测光源分类：
红外光光源的型号有：G1-A100N，G1-A300N，G1-A100EN，G1-A100P，G1-A300P，G1-A100EP，G1-A100NP，G1-A300NP，G1-A100ENP。
红光光源的型号有：G1-A300EN，G1-A300EP，G1-A300ENP。
G1-A 规格参数相同点：
可检测的物体：不透光材质；
应差距离：最高为检测距离的 20%；
反应时间：最大 0.5ms；
灵敏度调整方式：按键设定；
操作模式：LIGHT-ON/DARK-ON(按钮自动调节,长按 10 秒自动转换)；
指示灯：输出及电源:红色 LED,稳定操作:绿色 LED；
控制输出：NPN 或 PNP:最高 100mA(40V),剩余电压:最大 1V；
保护电路：逆电流保护,过电流保护,过压保护；
电源：12至24VDC±10%；
消耗电流：最大 25mA；
防护等级：IP66；
耐环境光度：白炽灯:最大 5000lux,日光:最大 20000lux；
相对湿度：35至85%，无凝结；
外壳材质：ABS；
重量：21g(含2m 连接器电缆)；
G1-B 规格参数不同点：
按输出类型分类有：
NPN输出的型号有：G1-B1KN
PNP输出的型号有：G1-B1KP
NPN+PNP输出的型号有：G1-B1KNP
G1-B 规格参数相同点：
产品类型：回归反射型；
检测距离：1000mm；
可检测的物体：不透光材质；
应差距离：最高为检测距离的 20%；
反应时间：最大 0.5ms
光源：红外光
灵敏度调整方式：按键设定；
操作模式：LIGHT-ON/DARK-ON(按钮自动调节,长按 10 秒自动转换)；
指示灯：输出及电源:红色 LED,稳定操作:绿色 LED；
控制输出：NPN 或 PNP:最高 100mA(40V),剩余电压:最大 1V；
保护电路：逆电流保护,过电流保护，过压保护；
电源：12至24VDC±10%；
消耗电流：最大 25mA；
防护等级：IP66；
耐环境光度：白炽灯:最大 5000lux,日光:最大 20000lux；
耐环境温度：-20 至+55℃无冻结；
相对湿度：35至 85%，无凝结；
外壳材质：ABS；
重量：21g(含 2m 连接器电缆)
