透明物体检测传感器
G3系列透明检测型光电传感器
G3-A100/300（N/P/NP)，G3-B500/1K/2K(N/P/NP)
特性：
- 1. 全部使用按键设置。
- 2. 采用红外光源。
- 3. 适合检测形状有一定差异的物体。
- 4. 适合检测透明物体。
G3系列选型参照表：
|
类型 |
分类型号 |
检测方式 |
检测距离 |
输出方式 |
光源 |
检测功能 |
|
||||||
|
|
|
|
|
|
|
高反光物体 |
小物体 |
不透明或半透明物体 |
透明物体 |
光泽检测 |
形状差异较大的物体 |
特点 |
应用 |
|
G3-A |
G3-A100N |
漫反射 |
2-100mm |
NPN输出 |
红外光 |
|
|
ο |
反射率不低于6% |
|
|
红外，按键设定，可在较远距离检测透明物体 |
适合检测不容易变形的透明物体，如玻璃等 |
|
G3-A100P |
PNP输出 |
||||||||||||
|
G3-A100NP |
N+P输出 |
||||||||||||
|
G3-A300N |
5-300mm |
NPN输出 |
|||||||||||
|
G3-A300P |
PNP输出 |
||||||||||||
|
G3-A300NP |
N+P输出 |
红外，按键设定，可以检测不低于2%反射的极透明物体 |
适合检测任何透明物体，特别是可以检测容易变形的透明物体，如薄膜 |
||||||||||
|
G3-B |
G3-B500N |
回归反射 |
100-500mm |
NPN输出 |
反射率不低于2% |
ο |
|||||||
|
G3-B500P |
PNP输出 |
||||||||||||
|
G3-B500NP |
N+P输出 |
||||||||||||
|
G3-B1KN |
200-1000mm |
NPN输出 |
|||||||||||
|
G3-B1KP |
PNP输出 |
||||||||||||
|
G3-B1KNP |
N+P输出 |
||||||||||||
G3系列规格参数：
|
类型 |
漫反射型（适合检测不易变形的透明物体） |
回归反射型（适合检测易变形的透明物体） |
|||
|
型号 |
NPN |
G3-A100N |
G3-A300N |
G3-B500N |
G3-B1KN |
|
PNP |
G3-A100P |
G3-A300P |
G3-B500P |
G3-B1KP |
|
|
NPN+PNP |
G3-A100NP |
G3-A300NP |
G3-B500NP |
G3-B1KNP |
|
|
检测距离 |
100mm |
300mm |
500mm |
1m |
|
|
可检测的物体 |
反射不低于8% |
反射率不低于2% |
|||
|
应差距离 |
最高为检测距离的20% |
|
|||
|
反应时间 |
最大0.5ms |
||||
|
光源 |
红外光 |
||||
|
灵敏度调整 |
按键设定 |
||||
|
操作模式 |
LIGHT-ON/DARK-ON(按钮自动调节,长按10秒自动转换) |
||||
|
指示灯 |
输出及电源:红色LED,稳定操作:绿色LED |
||||
|
控制输出 |
NPN或PNP:最高100mA(40V),剩余电压:最大1V |
||||
|
保护电路 |
逆电流保护,过电流保护,过压保护 |
||||
|
电源 |
12至24VDC ±10% |
||||
|
消耗电流 |
最大25mA |
||||
|
防护等级 |
IP-65 |
||||
|
环境光度 |
白炽灯:最大5000lux,日光:最大20000lux |
||||
|
环境温度 |
“-20至+55℃无冻结” |
||||
|
相对湿度 |
35至85%，无凝结 |
||||
|
外壳 |
ABS |
||||
|
重量 |
21g（含2m连接器电缆） |
||||
接线方式:
棕色线----10~24 VDC
蓝色线---- 0 VDC
黑色线----NPN输出
白色线----PNP输出
设定方法：
- 1. 漫反射型：安装固定后，将传感器的检测面对准被检测物，按下设定按钮1~3秒后松开，指示灯快速闪烁六次，指示灯稳定后，即可在设定位置稳定检测被设定的物体。
- 2. 回归反射型：将传感器对准反光板，按住按钮1~3秒后松开，指示灯快速闪烁六次，指示灯稳定后，即可在反光板和传感器之间稳定检测被设定的物体。
- 3. 常开常闭转换：按住按钮10-15秒后松开，指示灯快速闪烁，模式转换成功。
使用提示及建议：
- 1. 请不要将强烈光线直射入传感器接受和发射镜面。
- 2. 在使用过程中，若传感器接收和发射镜面上产生凝露或者沾染油污或灰尘，请用干净干燥且柔软的布料擦拭镜面，可以恢复正常工作。
- 3. 若传感器工作在油污散发或者灰尘发扬的工作环境中，请保持传感器镜面清洁。
- 4. 如果使用环境存在经常性的大幅度光线变化，或者高反光的物品较多，或者传感器对面会有人员或物料通过，建议在传感器的对面设置固定的遮光板，以保证可靠性。
产品保证
- 1. 保质期：自本产品出货日期开始，保质期一年，由于产品质量问题引起的故障，一年之内免费换货。
- 2. 非保修范围：产品性能与规格按照说明书定义，也只按照本说明书的规格与性能进行保修。对于客户使用不当或者规格型号不配套的问题，本公司可以给予技术支持并提供改善意见，但是不承诺予以无条件保修。
G3-A100N：放大器内置,漫反射型,透明检测型传感器 检测距离:0~100mm无盲区

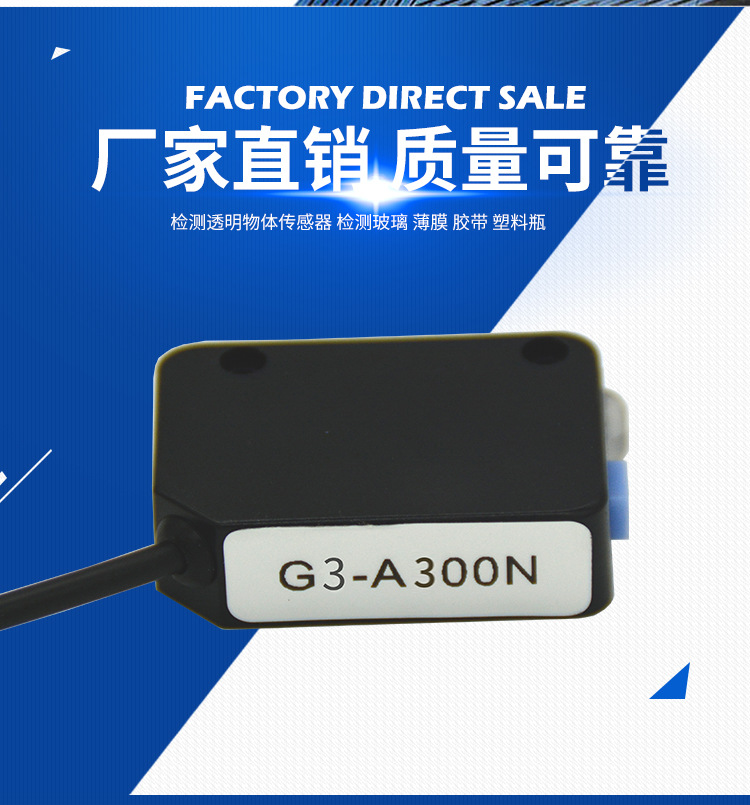

G3-A300N：放大器内置,漫反射型,透明检测型传感器 检测距离:0~300mm无盲区
G3-A500N：放大器内置,漫反射型,透明检测型传感器 检测距离:0~500mm无盲区
G3-BIKN:检测距离可达1米
透明检测型传感器适合于 ： 半透明、透明材料，优势在于既可以检测不易变形的透明材料,也可以检测易变形的透明材料 如摆动的薄膜，以及更复杂环境下的透明体。
适用于：各种透明玻璃检测(包括试管)、薄膜检测(包括晃动的薄膜)、矿泉水瓶(包括有液体晃动)等等透明检测场合,表现出众！
