基于红外传感器制作的人体感应多功能控制器

返回列表 来源:骁锐科技 浏览:- 发布日期:2020-11-04 08:46:13【

该装置通过开关SA1的转换后。可对公共场所的楼道、公厕等处照明灯进行自动控制,使之白天熄灭,夜间人来灯亮,人走灯灭,达到节能目的;可用于电扇、排风扇等的自动控制。

一、工作原理

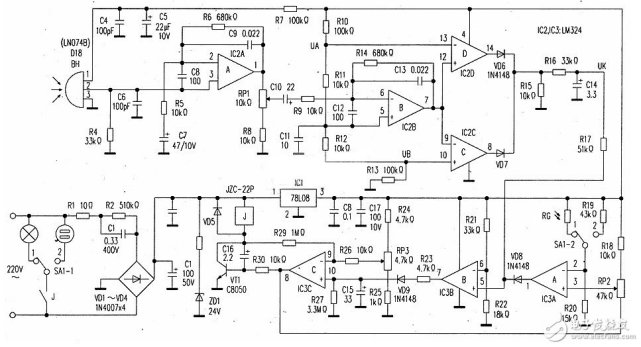

本装置电路如图1所示。它主要由红外传感器BH、放大器、比较器、光敏元件及转换开关与控制电路等组成。红外传感器BH能在较远的距离探测到人体移动所发出的微弱红外线。当BH检测的人体移动所发出的红外线信号后。经转换成为低频电信号,由BH的②脚输出到IC2A进行放大,然后由IC2A的①脚输出经C1O耦合至IC2B对信号作进一步放大。


搜图
编辑

IC2C、IC2D构成电压比较器。当IC2B的⑦脚输出信号电压幅度在UA和UB之间(即小于UA、大于UB)时,IC2C⑧脚输出高电平,然后经VD6、VD7相互隔离(正或门)的作用。经R16、R17输出一控制信号UK,加至IC3B的⑤脚,IC3A~IC3C组成电压比较器,RG为光敏电阻,当开关SA1-2拨到①端时,此时为灯光自动控制状态,白天由于光照射RG呈低阻态,IC3A②脚电压较③脚电压高,则IC3A①脚呈低电平,此时VD8正偏导通。UK被钳制于低电位。这时。无论BH是否接收到人体红外信号,由于UK被钳位于低电平,则IC3B、IC3C的⑦、⑧脚均呈低电平,VT1截止,灯不亮。当天黑或环境亮度降低时。RG呈高阻态,此时IC3A②脚电压较③脚电压低。则IC3A的①脚呈高电平,VD8反偏截止,对UK隔离。

BH接收到移动人体发出的红外线信号后输出UK并与IC3B⑤脚与⑥脚基准电压作比较,当UK即⑤脚电压大于⑥脚电压时,IC3BC⑦脚输出高电平。同理,IC3C⑧也输出高电平,VT1饱和导通,J得电吸合,J常开触点闭合,接通照明灯。当SA1-2拨至②端时,R19被接人电路,由于阻值较高,其工作原理与无光照明时一样。

在图中,灯亮与被控制器工作时间长短是由RP3、C15、R27来确定。

二、制作与调整

制作时需要加非涅耳透镜。对红外传感器来说。不加透镜其探测半径不足2米,配上透镜后其探测距离将增加至十几米。安装时应将透镜固定于BH正前方1~5cm外。

调试时,首先调整RP2.将RG光敏电阻的孔挡住,调整RP2使IC3A①脚为高电平,然后使RG接受光照,此时IC3A的①脚应为低电平,然后调整RP1使人体距透镜5~7米左右灯亮即可。调RP3可调整工作时间的长短。

本文引用:电子产品世界
