一、前言

光电开关是传感器大家族中的成员，它把发射端和接纳端之间光的强弱改变转化为电流的改变以到达勘探的意图。因为光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到运用。

二、光电开关介绍

1、作业原理

光电开关（光电传感器）是光电挨近开关的简称，它是运用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。物体不限于金属，所有能反射光线的物体均可被检测。光电开关将输入电流在发射器上转换为光信号射出，接纳器再依据接纳到的光线的强弱或有无对方针物体进行勘探。作业原理如图1所示。多数光电开关选用的是波长挨近可见光的红外线光波型。图2是德国SICK公司的部分光电开关外型图。

2、光电开关的分类及术语解说

（1）分类

①漫反射式光电开关：

它是一种集发射器和接纳器于一体的传感器，当有被检测物体经过期，物体将光电开关发射器发射的满足量的光线反射到接纳器，于是光电开关就产生了开关信号。当被检测物体的外表光亮或其反光率极高时，漫反射式的光电开关是首选的检测形式。

②镜反射式光电开关：

它亦集发射器与接纳器于一体，光电开关发射器宣布的光线经过反射镜反射回接纳器，当被检测物体经过且彻底阻断光线时，光电开关就产生了检测开关信号。

③对射式光电开关：

它包含了在结构上相互分离且光轴相对放置的发射器和接纳器，发射器宣布的光线直接进入接纳器，当被检测物体经过发射器和接纳器之间且阻断光线时，光电开关就产生了开关信号。当检测物体为不通明时，对射式光电开关是最可靠的检测装置。

④槽式光电开关：

它一般选用规范的U字型结构，其发射器和接纳器分别位于U型槽的两头，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。槽式光电开关比较适合检测高速运动的物体，并且它能分辩通明与半通明物体,运用安全可靠。

⑤光纤式光电开关：

它选用塑料或玻璃光纤传感器来引导光线，可以对间隔远的被检测物体进行检测。一般光纤传感器分为对射式和漫反射式。

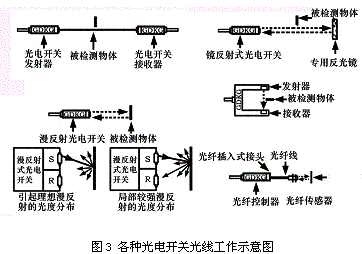

它们的作业光线示意图如图3所示。

（2）术语解说

常见的术语示意图如图4所示。

①检测间隔：

是指检测体按一定方法移动，当开关动作时测得的基准方位（光电开关的感应外表）到检测面的空间间隔。额外动作间隔指挨近开关动作间隔的标称值。

②回差间隔：

动作间隔与复位间隔之间的绝对值。

③呼应频率：

在规则的1s的时刻间隔内，允许光电开关动作循环的次数。

④输出状况：

分常开和常闭。当无检测物体时，常开型的光电开关所接通的负载因为光电开关内部的输出晶体管的截止而不作业，当检测到物体时，晶体管导通，负载得电作业。

⑤检测方法：

依据光电开关在检测物体时发射器所宣布的光线被折回到接纳器的途径的不同，可分为漫反射式、镜反射式、对射式等。

⑥输出形式：

分NPN二线、NPN三线、NPN四线、PNP二线、PNP三线、PNP四线、AC二线、AC五线（自带继电器），及直流NPN/PNP/常开/常闭多功能等几种常用的输出形式。

⑦指向角：

见光电开关的指向角示意图,即如图4的下部三个小图所示。

⑧外表反射率：

漫反射式光电开关宣布的光线需求经检测物外表才干反射回漫反射开关的接受器，所以检测间隔和被检测物体的外表反射率将决定接受器接纳到光线的强度。粗糙的外表反射回的光线强度必将小于光滑外表反射回的强度,而且，被检测物体的外表有必要垂直于光电开关的发射光线。常用资料的反射率如表1所示。

表1 常用资料的反射率

⑨环境特性：

光电开关运用的环境亦会影响其长期作业可靠性。当光电开关作业于最大检测间隔状况时，因为光学透镜会被环境中的污物粘住，乃至会被一些强酸性物质腐蚀，以至其运用参数和可靠性降低。较简便的解决方法就是依据光电开关的最大检测间隔（Sn）降额运用来断定最佳作业间隔。

（3）运用注意事项

①红外线传感器属漫反射型的产品，所选用的规范检测体为平面的白色画纸。

②红外线光电开关在环境照度高的情况下都能稳定作业，但原则上应回避将传感器光轴正对太阳光等强光源。

③对射式光电开关最小可检测宽度为该种光电开关透镜宽度的80%。

④当运用感性负载（如灯、电动机等）时，其瞬态冲击电流较大，可能劣化或损坏沟通二线的光电开关，在这种情况下，请将负载经过沟通继电器来转换运用。

⑤红外线光电开关的透镜可用擦镜纸擦洗，禁用稀释溶剂等化学品，以免永久损坏塑料镜。

⑥针对用户的现场实践要求，在一些较为恶劣的条件下，如灰尘较多的场合，所出产的光电开关在灵敏度的选择上增加了50%，以适应在长期运用中延伸光电开关保护周期的要求。

⑦产品均为SMD工艺出产制作，并经严格的测试合格后才出厂，在一般情况下运用均不会呈现损坏。为了避免意外性发作，请用户在接通电源前检查接线是否正确，核定电压是否为额外值。

以上各注意事项示意图见图5。

三、运用举例

从图6可以看出光电开关的各种运用。其中，图6（a）为光电开关用于对资料的定位剪切操控；图6（b）为用光电开关来操控液面位的上下限值，当液面位高于或低于上下极限液面位时，光电开关操控电路可使阈门打开或封闭，使液面位的高度保持在上下限之间；图6（c）为运用物体对光的遮挡作用，检测物体的经过个数，或物体是否存在；图6（d）为运用光的直线传播性，查验产品是否等高排列；图6（e）为将光电开关用在流水出产线上，来检测产品的个数；图6（f）为用光电开关检测液面位的高低。

四、结束语

除了以上介绍的例子外，光电开关还在许多方面得到了运用，例如在行程操控、直径限制、转速检测、气流量操控等方面。我们信任光电开关会做得越来越先进，它的运用也会越来越广泛。
